Fallas Comunes
No Prende
-
MOJADO
}
sin Garantía
-
Agua Limpia
-
Coca Cola
-
Café
-
Inodoro
-
Balde con prod. químicos
-
Transpiración
-
Lluvia

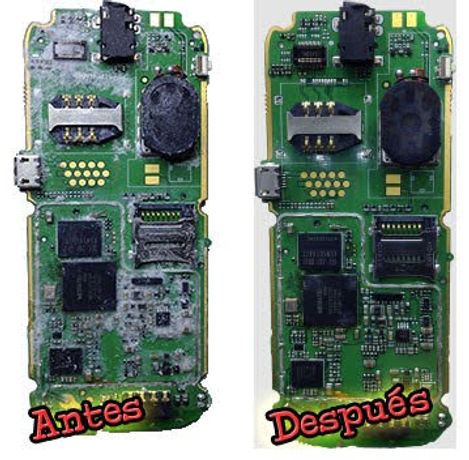

¿Qué significa que un celular está sulfatado?
Los cristales de sulfato de plomo (PbSO4) se crean sobre las placas del electrodo, formando una capa y perjudicando la reacción electroquímica, provocando el fallo del celular. A esto se le conoce como SULFATACIÓN.
El sulfato puede corroer, partes o componentes de la placa.
Equipo Mojado
A simple vista vemos
-
Una Quemdura
-
y Sulfato
Revisamos debajo del
blindaje
Hay mas sulfato debajo del blindaje

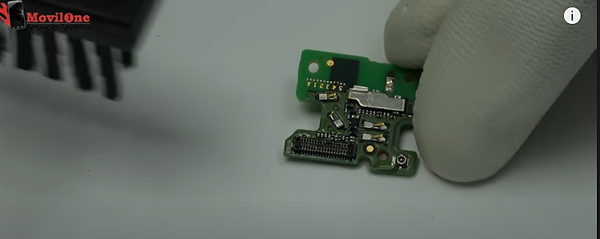

Limpiamos la placa con
-
Alcohol Isopropílico
-
y un Cepillo de Dientes
Limpiamos con alcohol
Isopropílico y cepillo de dientes, los demás componentes de la placa,
que tambien presentan sulfato
No Prende
-
Golpe o Caída
}
sin Garantía
El golpe o la Caída del Celular puede ser leve o Grave
En este apartado vamos a tratar los Golpes Graves
Posibles consecuencias por golpe o Caída grave
-
Módulo Estallado
-
Componentes Arrancados de la placa por el impacto
-
Rotura de placa
-
Soldaduas inestables
Posibles consecuencias:
-
Irreparable por costos
-
Irreparable fisicamente
Carcasa Doblada o Dañada
Cuando la carcasa esta doblada o en malas condiciones, corremos el riesgo de quebrar el modulo de repuesto
No Prende
-
Batería
Razones por las cuales puede fallar una batería
-
Contactos Sulfatados
-
Pin de carga dañado
-
Circuito de Carga Dañado
-
Cantidad de Ciclos Alcanzados ( 500 Aprox)
-
Contactos de Batería Dañado
El flex de las Baterías puede estar quebrado o cortado y con eso bastaría para que no prenda el equipo

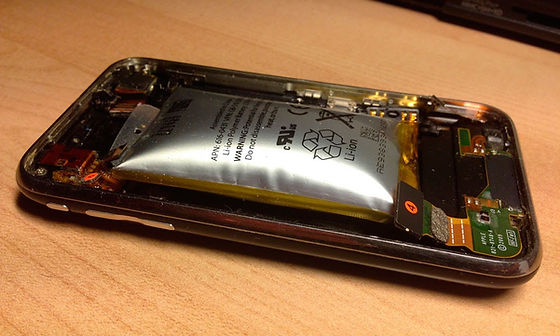

Los Peligros de una batería en mal estado
Una batería en estas condiciones es sumamente peligrosa. Si por accidente mientras intentas sacar o despegar la batería de la placa y la pinchas con el destornillador u otro elemento, la batería se enciende rápidamente, la llama es bastante grande y la explosión es grave.
Utilizar cables o cargadores dañados, o cargar el dispositivo en condiciones de mucha humedad, puede provocar incendios, descargas eléctricas, lesiones o daños al Celular.

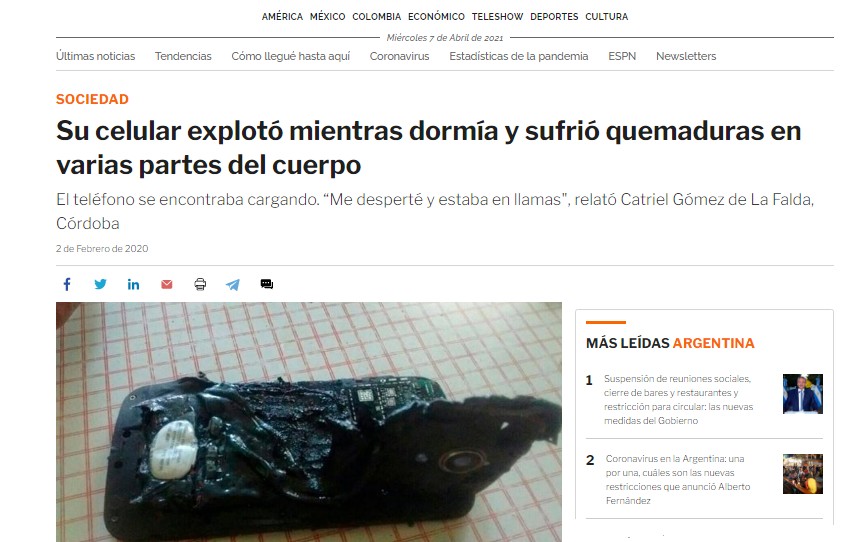

Batería en llamas
-
Botón de Encendido
No Prende
Este bornes debe tener tensión de 2,4 volts a 4,2 volts.
Cómo saber si el botón funciona
-
Tester en modo continuidad
-
Las Agujas del tester Deben Tocar Al mismo Tiempo los contactos del Botón de Encendido como Vemos en la Imagen.
-
Al pulsar el boton de encendido tiene que dar continuidad
Problemas posibles en el Botón de Encendido
-
Sulfato: Actúa como aislante e impide el contacto entre las pistas.
Los golpe que deforman físicamente al botón de encendido
-
impide el contacto entre las pistas
-
O los deja trabado conectando permanetemente
Hay Botónes que van soldados y otros conectados
Caso:
Normalmente a la pistola de calor la colocamos por debajo de la placa a una temperatura de 360º durante unos 15" , si aún se resiste ayudarlo simultáneamente con el de punta en los extremos del agarre
Segundo Caso:
Por encastre o por presión se conectan a la placa
-
Display o Módulo
No Prende
Golpes o caídas leves que dañan el modulo o el Display, por lo general son los accidentes más comunes
No se ve la imagen pero Escuchamos:
-
Cuando Llegan los mensajes.
-
El Timbre de llamada entrante
-
Podemos ver una luz de Carga
Módulo con Rayas También Escuchamos:
-
Cuando Llegan los mensajes.
-
El Timbre de llamada entrante
-
Podemos ver una luz de Carga
Se ve la imagen, Escuchamos:
-
Cuando Llegan los mensajes.
-
El Timbre de llamada entrante
-
A simple vista se ve normal
Pero no Responde a nuestro tacto
Si se mojo
-
Se pudo haber dañar el repuesto, (modulo o táctil)
-
O El circuito de la placa Backlight
Si se Golpeo se daña el repuesto
Se actualiza las medidas de seguridad y deja de reconocer al repuesto
Se ve dañando pero funcionan todo su sistema como si no estuviera dañado
En este caso se daño el Gorilla Glass.
(el vidrio) pero el táctil juntamente con la lamina oca sigue funcionando.
Corremos el riesgo de lastimarnos con las astillas del mismos.
Opciones
podemos cambiar el Repuesto
o podemos colocarle un templado.
_jfif.jpg)
Software
No Prende
No Prende
-
Placa
Prende y Apaga
-
Mojado
-
Golpe o Caída
-
Batería
-
Botón de Encendido
-
Soft → 80%
-
Placa
No Carga
Cargador del Cliente
Mi móvil reconoce el cargador pero no carga
Si has puesto el teléfono a cargar y ha reconocido el cargador pero el porcentaje de batería no aumenta y al consultar el estado de la batería aparece el mensaje "no está cargando", puede tratarse de un problema interno de software o desconfiguración.
Mi móvil no reconoce el cargador
Tanto los móviles como los cargadores deben mantenerse dentro de un estándar para asegurar una carga segura. Cada cargador es distinto y dependiendo de sus especificaciones entregará un máximo de potencia en vatios que irá modulando en base a variar el voltaje y amperaje.
Para que el proceso sea correcto, nuestro móvil ha de ser compatible con las especificaciones del cargador, y esto no siempre ocurre. Así, una entrega excesiva de potencia puede hacer que el móvil deje de cargar y ni siquiera reconozca el dispositivo.
Si tu móvil no reconoce el cargador, lo más seguro es que este no sea apto para tu móvil. Esto es probable, sobre todo, si has adquirido un cargador no oficial o de una marca distinta a la de tu dispositivo. De ahí la importancia de utilizar siempre cargadores oficiales que no fallen ni perjudiquen a nuestro terminal.
Sin embargo, si anteriormente tu móvil cargaba y detectaba el cargador sin problemas pero ha dejado de hacerlo de repente, lo más probable es que el cargador se haya roto. Por lo que la única solución será comprar uno nuevo.
_jfif.jpg)
_jfif.jpg)
_jfif.jpg)
_jfif.jpg)
No Carga
Pin de Carga
Problemas más comunes
-
Pin de carga sucio
-
Pin de carga desoldado
-
Pin de carga destruido
-
Pin de carga arrancado
No Carga
Contacto de Batería
Problemas más comunes
-
Se rompe una patita
-
La Batería no llega a hacer contacto con los pines
No Carga
Circuito de Carga
haga click en la Imagen
Cuando usted conecta el cargador a su telefono y le muestra que no carga, puede ser por que no llega corriente al pin BSI o no es suficiente para levantar la cargar de la batería de los teléfonos móviles.
Una de las razones de este problema es una falla en una línea del pin central a la que va la batería (BSL), es un indicador de control de carga de la batería, realice un seguimiento de la pista según el diagrama, verifique la resistencia que esta en serie, sino da ninguna medida con el multimetro es momento de cambiar, ya que este puede estar abierto y no permite el paso de la corriente.
No Comunica

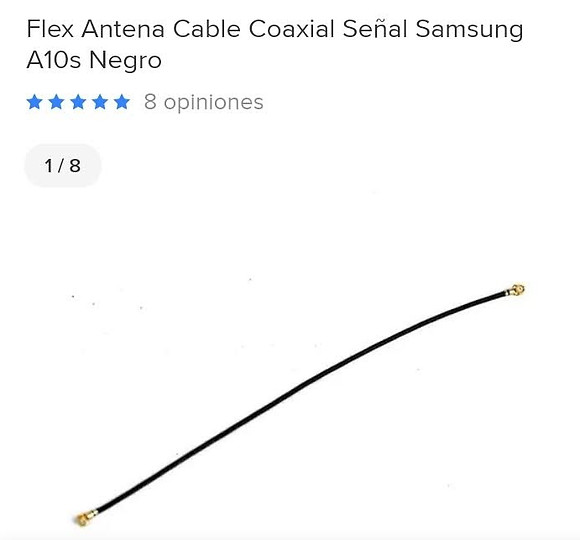

Antena
No Comunica
Lector de Sim
No Comunica
SIM CARD
Vcc: Alimentación del chip
RST: Reset
CLK: Reloj
RFUx2: Reserved for Future use (Reservado para uso futuro)
GND: Tierra
VPP: Habilitación de memoria EEPROM
I/O: Punto de acceso al chip (Entrada / Salida)
No Suena
-
Banda Negativa
